在电子电路中，过压、过流、浪涌以及静电等异常情况，都可能导致电子元器件甚至整个电路发生损坏。随着电子产品不断向高集成度、高性能和小型化方向发展，电路结构越来越复杂，对电路保护的要求也越来越高。

早期的电路保护主要依靠玻璃管保险丝等简单器件，而如今，电路保护元件的种类已经越来越丰富，可以针对过压、过流、浪涌、静电以及高频干扰等不同问题进行针对性防护。

为什么需要进行电路保护？

在各种电子设备中，合理设置过压保护和过流保护，可以有效降低异常电气条件对电路造成的损害。电路保护的重要性主要体现在以下几个方面：

1. 电路集成度越来越高

现代电子设备中的电路板集成度不断提升，元器件数量越来越多，电路板本身的制造成本也随之增加。一旦发生过压、过流等故障，可能造成多个器件同时损坏，因此加强电路保护十分必要。

2. 半导体器件工作电压不断降低

随着半导体技术的发展，IC及其他敏感电子器件的工作电压越来越低，对异常电压也更加敏感。合理的保护电路可以减少过压、过流造成的能量损耗和发热，同时有助于延长元器件的使用寿命。

3. 车载电子设备工作环境复杂

汽车电子设备通常需要面对更加复杂的工作环境，例如启动、负载切换以及电源波动等情况，都可能产生瞬间的峰值电压。因此，车载电子产品及其配套电源设备通常需要配置相应的过压、浪涌保护元件。

4. 通信设备对浪涌和防雷要求较高

通信设备通常需要长期稳定运行，同时还需要面对雷击浪涌等外部干扰。因此，在通信设备中加入过压保护、过流保护以及防雷保护器件，可以提高设备运行的可靠性，也是保障设备和用户安全的重要措施。

5. 降低异常电气条件造成的故障

电子设备发生故障的原因很多，其中过压、过流以及瞬态冲击等电气异常是较为常见的因素。随着电子产品对可靠性和使用寿命的要求不断提高，电路保护的重要性也越来越突出。

常见的电路保护元件有哪些？

根据保护对象和工作方式的不同，常见的电路保护元件可以分为防雷器件、过压保护器件、过流保护器件以及静电保护器件等。

一、防雷器件

1. 陶瓷气体放电管

陶瓷气体放电管是应用较为广泛的防雷保护器件之一，可以应用于直流电源线路，也可以用于各种信号线路的浪涌防护。

它具有通流容量大、极间电容小、绝缘电阻高以及击穿电压选择范围较宽等特点，因此能够满足不同电路的防雷和浪涌保护需求。

2. 半导体放电管

半导体放电管是一种过压保护器件，其工作原理与晶闸管有关。当线路中的电压达到一定条件后，器件被触发导通，从而泄放较大的浪涌电流或脉冲电流。

半导体放电管可以直接跨接在被保护电路的两端，具有响应速度快、浪涌承受能力较强、双向对称以及可靠性较高等特点，其响应时间可以达到纳秒级。

3. 玻璃放电管

玻璃放电管是一类防雷保护器件，同时兼具部分气体放电管和半导体过压保护器件的特点。

其具有绝缘电阻高、极间电容小、放电电流较大、双向对称、响应速度快以及性能稳定等特点，部分产品的放电电流可以达到数千安培，直流击穿电压也可以达到较高水平。

此外，玻璃放电管还具有体积较小、寿命较长以及导通后电压较低等特点。不过，其直流击穿电压的一致性相对较差，这也是选型时需要考虑的问题。

二、过压保护器件

4. 压敏电阻

压敏电阻是一种常见的限压型保护器件，主要利用自身的非线性伏安特性实现过压保护。

当电路中的电压处于正常范围时，压敏电阻呈现较高阻值；当出现异常过电压时，其阻值会迅速下降，从而吸收部分浪涌能量，并将电压限制在一定范围内，以保护后级电路。

压敏电阻的响应时间可以达到纳秒级，通常能够满足一般电子电路的过压保护需求。其通流能力较强，但通常小于气体放电管。

需要注意的是，压敏电阻的结电容通常较大，在高频信号线路中可能影响信号传输，因此不适合直接应用于所有高速、高频信号线路。同时，在交流电路中使用时，也需要考虑其漏电流问题。

5. 贴片压敏电阻

贴片压敏电阻属于小型化的压敏保护器件，主要用于电子产品中的电源、控制以及信号线路保护，可以降低ESD以及瞬态过电压对后级元器件造成的影响。

由于采用贴片封装，其体积较小，因此比较适合应用于空间有限的电子产品和PCB电路板。

6. 瞬态抑制二极管（TVS）

TVS二极管是一种响应速度非常快的过压保护器件，广泛应用于半导体器件及各种敏感电子元件的保护。

在一些防护方案中，TVS通常作为气体放电管之后的二级保护器件使用，也可以根据具体电路需求直接用于设备保护。

TVS具有响应速度快、体积小、脉冲功率较高以及箝位电压较低等特点，响应时间可以达到皮秒级。不同型号具有不同的击穿电压和脉冲功率，可以根据被保护电路的工作电压选择合适的产品。

三、过流保护器件

7. 自恢复保险丝（PPTC）

自恢复保险丝，也称PPTC，是一种常见的过流保护元件。它主要采用高分子聚合物材料，并通过特殊工艺加入导电粒子制成。

在正常工作状态下，PPTC具有较低的电阻，对电路正常工作影响较小。当电路发生过流时，器件自身温度升高，电阻值会迅速增加，从而限制电路中的电流，降低后级元器件受到损坏的可能性。

当异常过流情况消失后，器件温度逐渐降低，电阻也会恢复到较低水平，因此具有可重复使用、自动恢复的特点，在很多应用中可以替代传统一次性保险丝。

四、静电保护器件

8. ESD静电放电二极管

ESD静电放电二极管主要用于防止静电放电对电子设备中的敏感电路造成损害，尤其适用于USB、通信接口以及高速数据传输线路等I/O端口。

这类器件通常具有较低的寄生电容，可以在进行静电防护的同时尽量降低对高速信号传输的影响，并能够针对IEC 61000-4-2等静电放电测试提供保护。

因此，对于高速数据接口和对静电比较敏感的电子产品，ESD保护二极管是一种常见的保护方案。

五、辅助滤波和保护器件

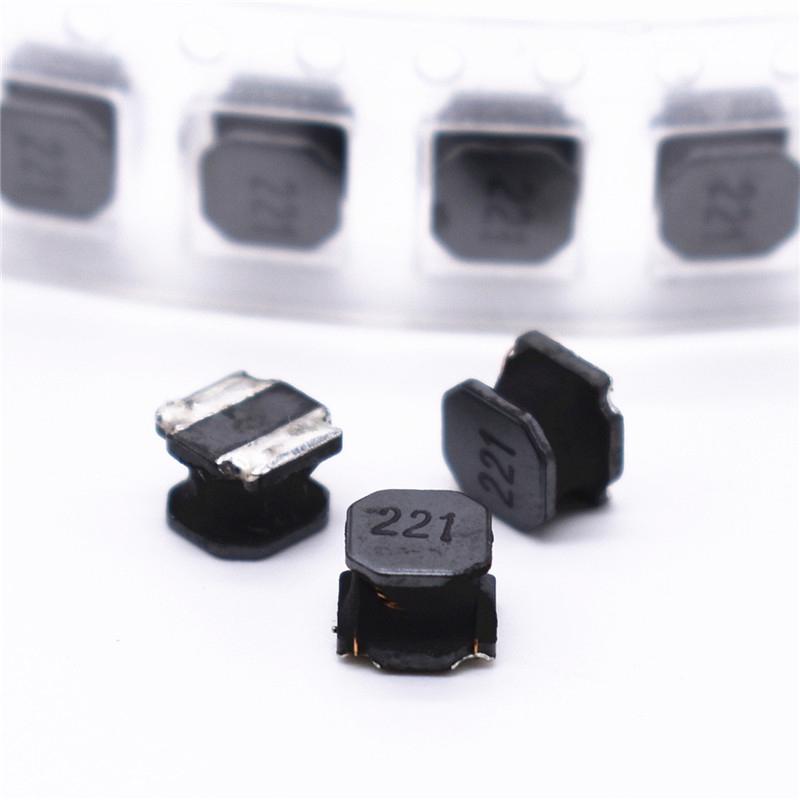

9. 电感

电感具有储存磁场能量和抑制电流变化的特性。当电路中的电流发生快速变化时，电感会产生反向感应电动势，对电流的突变产生抑制作用。

因此，电感可以用于电源滤波、抑制电流变化以及降低电路中的高频干扰。在实际电子电路中，通过合理选择电感参数，可以使电源和信号更加稳定。

10. 磁珠

磁珠同样是电子电路中常见的滤波器件，其具有较高的电阻率和磁导率，可以看作一种随频率变化的阻抗元件。

与普通电感相比，磁珠在高频条件下具有更明显的阻性特征，因此能够在较宽的频率范围内提供较高阻抗，对高频噪声具有较好的抑制效果。

磁珠广泛应用于电源线路、信号线路以及通信接口等电路中，例如以太网芯片周围就经常可以看到磁珠的应用。

总结

随着电子产品不断向高集成度、高速化和小型化方向发展，电路对过压、过流、浪涌和静电等异常情况越来越敏感。因此，在电路设计过程中，需要根据实际工作环境和保护需求选择合适的保护器件。

气体放电管、半导体放电管和玻璃放电管主要用于浪涌和防雷保护；压敏电阻和TVS二极管主要用于过电压保护；PPTC主要用于过流保护；ESD二极管主要用于静电防护；而电感和磁珠则更多用于滤波和抑制高频干扰。

通过合理搭配不同类型的保护元件，可以形成更加完善的电路防护方案，从而提高电子设备的稳定性、可靠性和使用寿命。
