PCB 线路板细节锣槽问题的解决方法

在 PCB 制造过程中，锣槽（Routing Slot）是一种非常常见的机械加工工艺，广泛应用于连接器安装、卡槽定位、散热设计、隔离槽以及特殊结构设计等场景。然而，由于锣槽尺寸较小、形状复杂或设计不合理，经常会出现加工困难、尺寸偏差、毛刺、断板等问题。了解这些问题的产生原因及解决方法，对于提高 PCB 良率和可靠性具有重要意义。

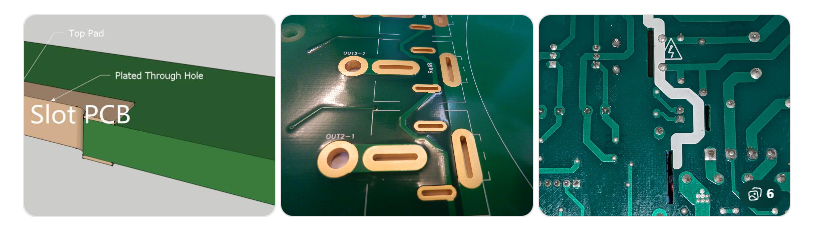

一、什么是 PCB 锣槽

锣槽是利用 CNC 锣机（Router）通过高速旋转刀具对 PCB 板材进行铣削加工形成的槽孔结构。

常见类型包括：

• 长条形槽孔

• U 型槽

• 异形槽

• 沉槽

• 隔离槽

• 金属化槽（PTH Slot）

• 非金属化槽（NPTH Slot）

二、常见锣槽问题分析

1、锣槽尺寸偏差

表现：

• 槽宽过大

• 槽宽过小

• 长度不符合设计要求

原因：

• 刀具磨损

• CNC 补偿参数错误

• 板材热胀冷缩

• CAM 数据转换异常

解决方法：

✅ 在设计时预留加工公差

通常建议：

✅ 定期更换锣刀

✅ CAM 工程进行 DFM 审核

2、锣槽边缘毛刺严重

表现：

• 槽边粗糙

• 存在纤维拉丝

• 铜箔翘起

原因：

• FR4 玻纤撕裂

• 刀具钝化

• 转速不匹配

解决方法：

• 使用新刀具加工

• 提高主轴转速

• 降低进给速度

• 增加二次精修工序

一般推荐：

• 主轴转速：60,000~120,000RPM

• 进给速度：1~3m/min

3、细槽无法加工

这是最常见的问题之一。

例如：

设计槽宽：

0.5mm

而工厂最小锣刀：

0.8mm

此时无法加工。

解决方法：

设计阶段遵循工厂能力要求。

常见加工能力：

设计前必须确认 PCB 厂能力。

4、槽孔位置偏移

表现：

• 插件无法安装

• 连接器对位失败

原因：

• 钻孔与锣槽基准不统一

• 板材涨缩

• 对位孔设计不足

解决方法：

✅ 增加 Tooling Hole

✅ 增加 Fiducial Mark

✅ 钻孔与锣槽统一定位基准

5、槽边铜皮开裂

常见于：

• 大电流板

• 厚铜 PCB

• 高频板

原因：

锣刀切削时振动较大。

导致：

• 铜箔应力集中

• 铜层剥离

解决方法：

设计时铜皮距离槽边保持安全间距。

建议：

6、细长槽导致断板

例如：

长度：

50mm

宽度：

1mm

形成细长结构。

加工后容易出现：

• 翘曲

• 断裂

• 搬运损伤

解决方法：

• 增加加强筋

• 优化结构布局

• 使用拼板工艺

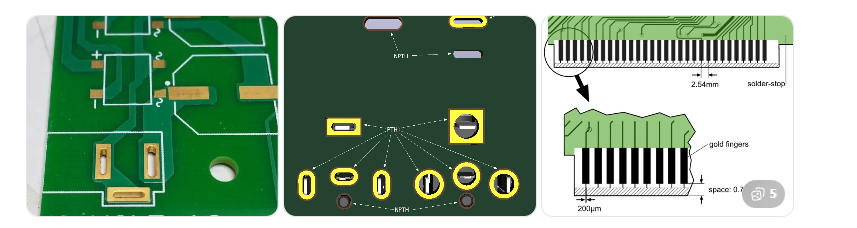

三、金属化槽（PTH Slot）特殊问题

金属化槽广泛用于：

• 大电流连接器

• 端子排

• 功率器件

常见问题：

镀铜厚度不足

原因：

• 电流分布不均

• 槽内溶液流动差

解决方法：

• 增加辅助阴极

• 优化电镀参数

• 提高孔铜设计裕量

槽内空洞

原因：

• 化学沉铜覆盖不良

解决方法：

• 增强前处理

• 优化活化工艺

四、PCB 设计阶段预防措施

优秀的锣槽设计往往能够避免 80% 以上的制造问题。

建议遵循以下规则：

1、槽宽不要小于工厂最小刀径

推荐：

• 普通产品 ≥1.0mm

• 高密度产品 ≥0.8mm

2、槽端增加圆角

避免：

直角槽

推荐：

圆角半径 ≥0.5mm

这样能够：

• 减少应力集中

• 提高加工效率

• 延长刀具寿命

3、槽边铜皮退让

推荐：

铜到槽边距离：

≥0.25mm

高压产品：

≥0.5mm

4、明确标识槽属性

Gerber 文件中应明确：

• PTH Slot

• NPTH Slot

避免工厂误判。

五、总结

PCB 锣槽问题本质上是设计能力与制造能力匹配不足造成的。实际生产中最常见的问题包括：

• 槽宽过小无法加工

• 槽边毛刺

• 尺寸超差

• 位置偏移

• 铜箔开裂

• 金属化槽镀层不良

因此，在 PCB 设计阶段应重点关注：

1. 槽宽是否符合加工能力；

2. 铜皮与槽边安全距离是否足够；

3. 是否采用合理圆角结构；

4. 是否明确区分 PTH 与 NPTH；

5. 是否与 PCB 厂确认 DFM 制造规范。

只有将设计规则与工厂实际加工能力相结合，才能有效降低锣槽加工风险，提高 PCB 产品的一次通过率和长期可靠性。
